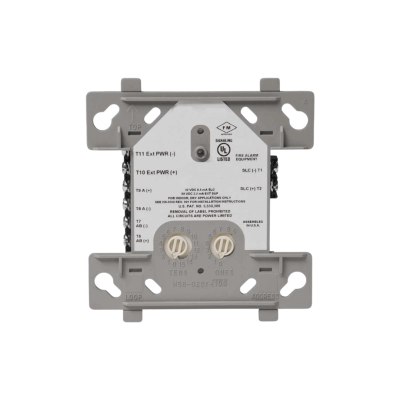

FCM_1

NOTIFIER FCM-1 Control Module Addressable สั่งจ่ายไฟ NAC

SKU : NOTIFIER-FCM-1

คำอธิบายสินค้าแบบย่อ

Control Module สั่งจ่ายไฟ NAC 24V / Audio 70.7V
ใช้กับตู้ NOTIFIER (FlashScan / CLIP)
UL S635 · FM Approved

แบรนด์: Notifier
หมวดหมู่: FIRE ALARM SYSTEM, Module
รายละเอียดสินค้า
Data sheet
  • UL S635
  • FM Approved
  • Control Module
  • NAC 24VDC
  • Audio 70.7 Vrms
  • Class A / B
  • Address 01159
  • 4.5 × 4

NOTIFIER FCM-1 คือ Control Module แบบ Addressable FlashScan สำหรับตู้ NOTIFIER ใช้สั่งจ่ายไฟให้วงจรอุปกรณ์แจ้งเตือน (Notification Appliance Circuit หรือ NAC) เช่น Horn, Strobe และลำโพง สั่งงานได้ทั้งจากการกดที่ตู้และจากโปรแกรมของตู้ ตามโซนหรือพื้นที่ที่กำหนด สลับไฟ NAC 24VDC หรือสัญญาณเสียงได้ถึง 70.7 Vrms

การใช้งาน NOTIFIER FCM-1

FCM-1 รับคำสั่งจากตู้ผ่านสาย SLC Loop แล้วต่อไฟจากแหล่งจ่ายภายนอกเข้าวงจร NAC ให้ Horn Strobe หรือลำโพงทำงาน ขณะปกติโมดูลจะตรวจสอบสถานะของวงจร NAC ตลอดเวลา (ปกติ สายขาด หรือลัดวงจร) และรายงานกลับไปที่ตู้

เมื่อได้รับคำสั่ง FCM-1 จะตัดการตรวจสอบวงจรแล้วต่อไฟภายนอกเข้ากับอุปกรณ์ในขั้วที่ถูกต้อง การตัดการตรวจสอบนี้เป็นสัญญาณยืนยันให้ตู้รู้ว่ารีเลย์ทำงานจริง และไฟภายนอกแยกจากสาย Loop ด้วยรีเลย์ตลอดเวลา ปัญหาที่แหล่งจ่ายไฟภายนอกจึงไม่กระทบส่วนอื่นของระบบ

จุดเด่นของ NOTIFIER FCM-1


จ่ายไฟ NAC หรือสัญญาณเสียงสลับไฟ 24VDC ให้ Horn Strobe หรือสัญญาณเสียงถึง 70.7 Vrms ให้ลำโพง

รองรับ Class A และ Class Bวงจร NAC แบบ Style Z (Class A) หรือ Style Y (Class B)

ยืนยันการทำงานของรีเลย์ตู้รู้ได้ว่ารีเลย์ทำงานจริงเมื่อสั่งงาน

ไฟภายนอกแยกจาก Loopแยกด้วยรีเลย์ ปัญหาที่แหล่งจ่ายไฟไม่กระทบส่วนอื่นของระบบ

ตั้ง Address ด้วยสวิตช์หมุน01159 บน Loop แบบ FlashScan และ 0199 บน Loop แบบ CLIP

ไฟ LED บอกสถานะกะพริบสีเขียวเมื่อตู้ติดต่อ (ปิดการกะพริบได้) ติดค้างสีแดงเมื่อทำงาน

ตารางสเปก NOTIFIER FCM-1

Specification
ประเภทอุปกรณ์Control Module (Addressable FlashScan)
รหัสรุ่นFCM-1
ใช้กับตู้NOTIFIER ระบบ FlashScan และ CLIP
หน้าที่สั่งจ่ายไฟวงจร NAC (Horn, Strobe, ลำโพง)
วงจรที่รองรับClass A (Style Z) · Class B (Style Y) · ลำโพงแบบ Class A ต้องใช้อุปกรณ์เสริม
กระแส NAC สูงสุดClass B 3A · Class A 2A
ไฟภายนอกสูงสุดNAC: 24 VDC แบบ Regulated · ลำโพง: 70.7 Vrms, 50W
แรงดันตกคร่อมสาย NAC สูงสุด4 VDC
Address01159 (FlashScan) · 0199 (CLIP)
แรงดันใช้งาน (ตัวโมดูล)1532 VDC จาก SLC Loop
กระแสเฉลี่ย350 µA (Direct poll) · 375 µA (Group poll, LED กะพริบ)
กระแสสูงสุด6.5 mA (LED ติด)
การติดตั้งกล่องสี่เหลี่ยม 4 ลึก 2.125
ขนาด4.5 × 4 × 1.25 (114.3 × 101.6 × 31.75 มม.)
อุณหภูมิใช้งาน049°C
ความชื้น1093% RH ไม่ควบแน่น
มาตรฐานUL S635 · FM Approved · CSFM · MEA

สอบถามราคา เช็กสต๊อก NOTIFIER FCM-1

แจ้งรุ่นและจำนวนที่ต้องการ ทีมงานส่งใบเสนอราคา Datasheet และจัดส่งทั่วประเทศ

โทรศัพท์
มือถือ
