System Sensor D4240 Duct Smoke Detector อุปกรณ์ตรวจจับควันในท่อแอร์

SKU : SystemSensor-D4240

คำอธิบายสินค้าแบบย่อ

อุปกรณ์ตรวจจับควันในท่อแอร์
4-Wire | Duct Smoke Detector
UL Listed (UL268A) · FM Approved

แบรนด์: System Sensor
หมวดหมู่: FIRE ALARM SYSTEM, Smoke Detector
รายละเอียดสินค้า
Data sheet
  • UL 268A
  • FM
  • Duct Smoke Detector
  • Photoelectric
  • 4-Wire
  • 24 VDC / 24 VAC / 240 VAC
  • Relay ในตัว

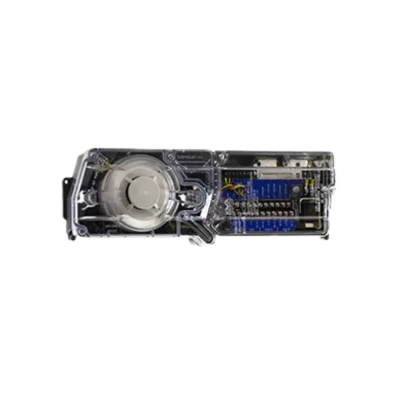

System Sensor D4240 คือ Duct Smoke Detector อุปกรณ์ตรวจจับควันในท่อแอร์ (บางครั้งเรียกว่า Duct Smoke Sensor หรือ Duct Smoke Alarm) ซีรีส์ InnovairFlex ของ System Sensor ตรวจจับแบบ Photoelectric ระบบ 4-Wire ติดตั้งบนท่อลมของระบบปรับอากาศ (HVAC) เพื่อตรวจจับควันที่ไหลมากับอากาศในท่อ มี Relay ในตัวสำหรับสั่งปิดระบบแอร์เมื่อเกิดเหตุ ได้รับ UL 268A และ FM

การใช้งาน System Sensor D4240

D4240 ติดตั้งบนท่อลมของระบบปรับอากาศ ใช้ได้กับความเร็วลมในท่อ 100–4,000 ft/min (0.5–20.32 m/s) ตัวเรือนปรับได้ทั้งแบบ Rectangular และ Square ให้เหมาะกับพื้นที่ติดตั้งบนท่อ

เมื่อตรวจพบควัน Relay ในตัวจะสั่งงานอุปกรณ์ภายนอก เช่น ปิดพัดลมหรือระบบปรับอากาศ เพื่อไม่ให้ควันกระจายไปตามท่อ และส่งสัญญาณแจ้งเหตุเข้าตู้ควบคุม Fire Alarm ระบบ Conventional ที่จ่ายไฟแบบ 4-Wire ตัวเดียวรองรับไฟได้ 3 แบบ คือ 24 VDC, 24 VAC และ 240 VAC

D4240 เชื่อมต่อกัน (Interconnect) ได้สูงสุด 50 ตัว เมื่อตัวใดตรวจพบควัน ทุกตัวจะสั่ง Relay พร้อมกัน แต่แจ้งเหตุเฉพาะตัวที่ตรวจพบ จึงระบุจุดเกิดเหตุได้

ตามคำเตือนของผู้ผลิต Duct Smoke Detector ใช้แทนหัวจับควันที่ติดในพื้นที่ห้องไม่ได้ และไม่ใช่อุปกรณ์แจ้งเหตุล่วงหน้าแทนระบบตรวจจับหลักของอาคาร

จุดเด่นของ System Sensor D4240


ตัวเรือน InnovairFlex

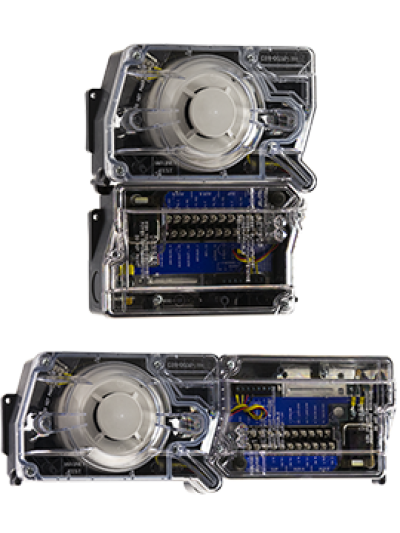

ปรับได้ทั้งแบบ Rectangular และ Square ติดตั้งกับท่อแอร์ได้หลายลักษณะพื้นที่

Interconnect สูงสุด 50 ตัว
เมื่อตัวใดตรวจพบควัน ทุกตัวสั่ง Relay พร้อมกัน แต่แจ้งเหตุเฉพาะตัวที่ตรวจพบ

Relay ในตัวหลายชุด
Alarm, Alarm Auxiliary (DPDT 10A) และ Supervisory สำหรับสั่งปิดแอร์และส่งสัญญาณ

ใช้ไฟได้ 3 แบบในตัวเดียว
24 VDC, 24 VAC หรือ 240 VAC เลือกต่อตามแหล่งจ่ายไฟหน้างาน

ทดสอบได้โดยไม่ต้องเปิดฝา
ปุ่ม Test/Reset บนฝา ทดสอบด้วยแม่เหล็ก หรืออุปกรณ์ทดสอบระยะไกล แจ้ง Trouble เมื่อถอดฝา

ป้องกันไฟลัดวงจรขณะติดตั้ง
มีวงจรป้องกัน Short-circuit ในตัว ลดความเสียหายระหว่างเดินสาย

ตารางสเปก System Sensor D4240

Specification
ประเภทสินค้าDuct Smoke Detector (อุปกรณ์ตรวจจับควันในท่อแอร์)
ยี่ห้อSystem Sensor
รุ่นD4240 (InnovairFlex)
ระบบConventional 4-Wire
หลักการตรวจจับPhotoelectric
ความเร็วลมในท่อ100–4,000 ft/min (0.5–20.32 m/s)
Interconnectสูงสุด 50 ตัว
เวลาตอบสนองเมื่อแจ้งเหตุ15 วินาที
ไฟ LED บอกสถานะStandby · Maintenance · Trouble · Alarm
การทดสอบแม่เหล็ก · ปุ่ม Test/Reset · ทดสอบระยะไกล
Electrical
แรงดันใช้งาน20–29 VDC · 24 VAC 50–60 Hz · 240 VAC 50–60 Hz
กระแสขณะปกติ (Standby)21 mA @24 VDC · 65 mA @24 VAC · 10 mA @240 VAC
กระแสขณะแจ้งเหตุ65 mA @24 VDC · 135 mA @24 VAC · 18 mA @240 VAC
Relay AlarmSPST 2A @30 VDC
Relay Alarm AuxiliaryDPDT 2 ชุด 10A @30 VDC · 10A @250 VAC
Relay SupervisorySPDT 2A @30 VDC · 2A @125 VAC
Environment & Standard
อุณหภูมิใช้งาน-20–70°C
อุณหภูมิจัดเก็บ-30–70°C
ความชื้น0–95% RH ไม่ควบแน่น
มาตรฐานUL 268A (UL S911) · FM Approved (3029700)
Dimension
ตัวเรือนแบบ Rectangular14.38 × 5 × 2.5 นิ้ว (365 × 127 × 64 มม.)
ตัวเรือนแบบ Square7.75 × 9 × 2.5 นิ้ว (197 × 229 × 64 มม.)
น้ำหนัก1.14 กก.
