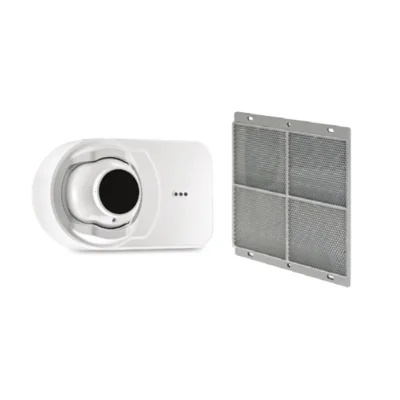

System Sensor OSI-R-SS Beam Smoke Detector แบบลำแสงสะท้อน

SKU : System Sensor-OSI-R-SS

คำอธิบายสินค้าแบบย่อ

อุปกรณ์ตรวจจับควัน ชนิดลำแสงสะท้อน
4-Wire  | ระยะ 5-100 ม
เหมาะกับโกดัง โรงงาน ห้องโถง เพดานสูง
UL/ULC S911 · FM Approved

แบรนด์: System Sensor
หมวดหมู่: FIRE ALARM SYSTEM, Smoke Detector, Beam Smoke Detector
รายละเอียดสินค้า
Data sheet
  • UL/ULC S911
  • FM
  • Conventional
  • Reflective Imaging
  • ระยะ 5–100 ม.
  • 4-Wire
  • 10.2–32 VDC
  • มาพร้อมแผ่นสะท้อน

System Sensor OSI-R-SS คือ Beam Smoke Detector เครื่องตรวจจับควันแบบลำแสงชนิดสะท้อน ระบบ Conventional 4-Wire ของ System Sensor ตัวส่งและตัวรับอยู่ในเครื่องเดียว เดินสายแค่ฝั่งเดียว ใช้ CMOS Imager มุมมอง 12° ครอบคลุมระยะ 5–100 เมตรโดยไม่ต้องใช้ชุดระยะไกลเพิ่ม ทนการขยับตัวของอาคารและแสงแดด มาพร้อมแผ่นสะท้อน ได้รับ UL/ULC S911 และ FM

การใช้งาน System Sensor OSI-R-SS

OSI-R-SS ยิงลำแสงอินฟราเรดไปยังแผ่นสะท้อนที่ติดอีกฝั่ง แล้ววิเคราะห์ความแรงของสัญญาณที่สะท้อนกลับ เมื่อควันเข้ามาในแนวลำแสงจนสัญญาณลดลงถึงเกณฑ์ เครื่องจะส่งสัญญาณแจ้งเหตุเข้าตู้ควบคุม Fire Alarm ระบบ Conventional ได้โดยตรง เหมาะกับโกดัง โรงงาน ห้องโถง และ Atrium ที่เพดานสูง

ตัวรับภาพมีมุมมองกว้าง 12° และติดตามแผ่นสะท้อนอัตโนมัติ จึงทนการขยับตัวของอาคารได้ ±1° ซึ่งเป็นสาเหตุหลักของการแจ้งเตือนผิดพลาดใน Beam Detector แบบเดิม ถ้าแสงแดดหรือแสงจ้าส่องเข้าตัวรับ เครื่องจะแจ้ง Trouble แทนการแจ้งเหตุ

ตอนติดตั้ง ไฟ LED ลูกศร 4 ทิศบอกทางให้ขยับเลนส์ เมื่อไฟเขียวครบแปลว่าตั้งแนวตรงแล้ว จึงล็อกด้วยก้านเลื่อน ความไวตั้งอัตโนมัติตามขนาดแผ่นสะท้อนที่วัดได้ บนเพดานเรียบ ระยะห่างระหว่างลำแสงตาม NFPA 72 อยู่ที่ 30–60 ฟุต (ประมาณ 9–18 เมตร)

จุดเด่นของ System Sensor OSI-R-SS


ระยะ 5–100 เมตรในตัวเดียว
ไม่ต้องใช้ชุดระยะไกลเพิ่ม มาพร้อมแผ่นสะท้อน

ทนการขยับตัวของอาคาร
มุมมอง 12° ติดตามแผ่นสะท้อนอัตโนมัติ ทนการขยับได้ ±1°

ทนแสงแดด
แสงจ้าเข้าตัวรับ กรณีแย่สุดคือแจ้ง Trouble ไม่ใช่แจ้งเหตุผิดพลาด

ตั้งแนวง่ายด้วยไฟลูกศร
LED ลูกศร 4 ทิศบอกทิศทาง ไฟเขียวครบแล้วล็อกด้วยก้านเลื่อน

ตั้งความไวอัตโนมัติ
เลือกความไวที่เหมาะสมตามขนาดแผ่นสะท้อน พร้อมชดเชยการเสื่อมจากฝุ่น

Heater ในตัว
ป้องกันฝ้าบนเลนส์ตัวรับภาพ (ต้องใช้ไฟเลี้ยงแยก)

ตารางสเปก System Sensor OSI-R-SS

Specification
ประเภทสินค้าConventional Reflective Imaging Beam Smoke Detector (เครื่องตรวจจับควันแบบลำแสง)
ยี่ห้อSystem Sensor
รุ่นOSI-R-SS
ระบบConventional 4-Wire
ระยะครอบคลุม5–100 เมตร (16–328 ฟุต)
มุมปรับเลนส์แนวตั้ง 20° · แนวนอน 50°
ความไว4 ระดับ: 25% / 30% / 40% / 50% (1.25 / 1.55 / 2.22 / 3.01 dB) ตั้งอัตโนมัติ
ไฟ LEDเขียวกะพริบ: ปกติ · เหลือง: Trouble · แดง: Alarm
อุปกรณ์ในชุดตัวเครื่องและแผ่นสะท้อน
Electrical
แรงดันใช้งาน10.2–32 VDC (ใช้ 12 หรือ 24 VDC)
กระแสขณะปกติ (สูงสุด)7 mA @32 V · 11 mA @24 V · 20 mA @12 V
กระแสขณะแจ้งเหตุ (สูงสุด)11 mA @32 V · 15 mA @24 V · 24 mA @12 V
Environment & Standard
อุณหภูมิ (UL)0–37.8°C
อุณหภูมิใช้งานจริง-20–55°C
ความชื้น0–95% RH ไม่ควบแน่น
มาตรฐานUL/ULC S911 · FM · AS 7240.12:2018
Dimension
ตัวเครื่องสูง 152.4 × กว้าง 254 × ลึก 114.3 มม.
แผ่นสะท้อน230 × 200 มม.
น้ำหนัก (ติดตั้งแล้ว)1.12 กก.
