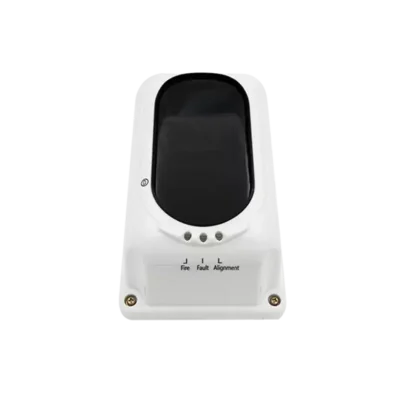

TNA TX7130 Beam Smoke Detector ด้านหน้า ไฟ LED Fire Fault Alignment

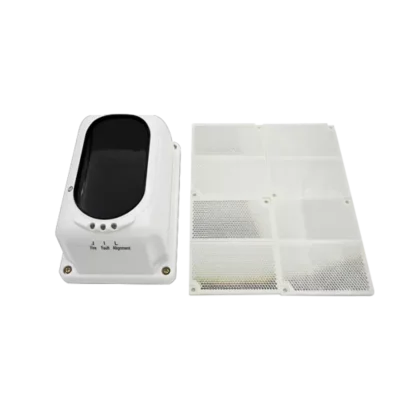

TNA TX7130 Beam Detector พร้อมแผ่นสะท้อน 4 แผ่น สำหรับระยะ 40–100 เมตร

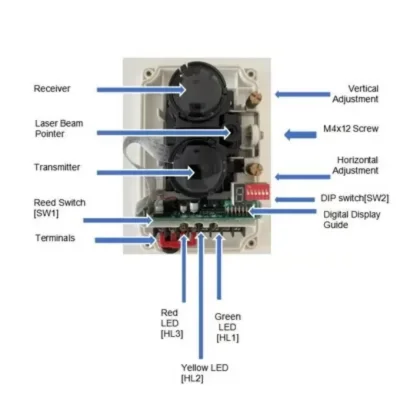

TNA TX7130 ส่วนประกอบภายใน ตัวส่ง ตัวรับ Laser และจอ Digital Display

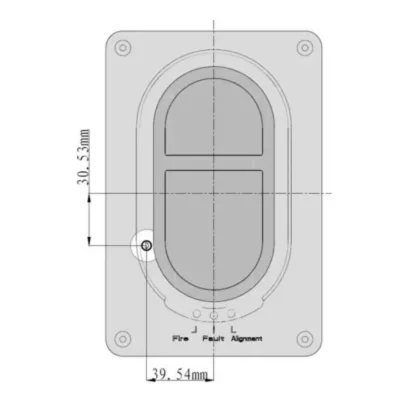

TNA TX7130 แบบด้านหน้า ตำแหน่ง Laser Beam Pointer

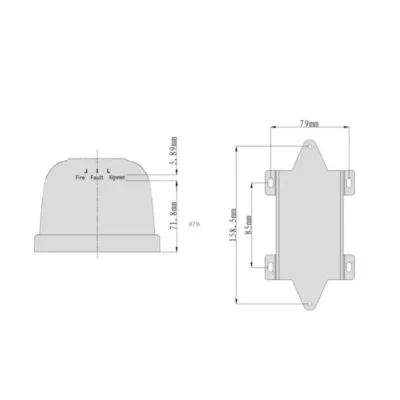

TNA TX7130 ขนาดตัวเครื่องและขายึด 158.5 × 79 มม.

TNA TX7130 Beam Smoke Detector เครื่องตรวจจับควันแบบลำแสง LPCB

SKU : TNA-TX7130

จำนวน

คำอธิบายสินค้าแบบย่อ

ระยะ 8–100 เมตร
20–28 VDC
EN 54-12 · LPCB

แบรนด์: TNA
หมวดหมู่: FIRE ALARM SYSTEM, Smoke Detector, Beam Smoke Detector
รายละเอียดสินค้า
Data sheet
  • EN 54-12:2015
  • LPCB
  • Conventional
  • Reflective Beam
  • ระยะ 8–100 ม.
  • Laser ช่วยตั้งแนว
  • Relay Fire & Fault
  • 20–28 VDC

TNA TX7130 คือ Beam Smoke Detector เครื่องตรวจจับควันแบบลำแสงชนิดสะท้อน (Reflective) ระบบ Conventional ได้รับ LPCB และผ่านมาตรฐาน EN 54-12:2015 ยิงลำแสงอินฟราเรดไปยังแผ่นสะท้อน ครอบคลุมระยะ 8–100 เมตร มี Laser ชี้ตำแหน่งและจอ Digital Display ช่วยตั้งแนว เหมาะกับพื้นที่เพดานสูงและพื้นที่กว้าง

การใช้งาน TNA TX7130

ติดตั้งตัว Detector ไว้ที่ผนังฝั่งหนึ่ง และติดแผ่นสะท้อนไว้ที่ผนังฝั่งตรงข้าม ตัว Detector ยิงลำแสงอินฟราเรดไปกระทบแผ่นสะท้อนแล้วรับแสงที่สะท้อนกลับ เมื่อควันขวางลำแสง เครื่องจะส่งสัญญาณแจ้งเหตุผ่าน Relay เข้าตู้ควบคุม Fire Alarm ระบบ Conventional และมี Relay สัญญาณขัดข้อง (Fault) แยกอีกชุด

ระยะลำแสงแบ่งเป็น 4 ช่วง ตั้งแต่ 8 ถึง 100 เมตร ช่วง 8–40 เมตรใช้แผ่นสะท้อน 1 แผ่น ช่วง 40–100 เมตรใช้แผ่นสะท้อน 4 แผ่น ปรับความไวได้ 3 ระดับ (2.6 / 3.8 / 5.8 dB) ให้เหมาะกับสภาพแวดล้อม

เหมาะกับโกดังสินค้า คลังสินค้าขนาดใหญ่ ศูนย์การค้า ศูนย์แสดงสินค้า ห้องโถงโรงแรม โรงพิมพ์ โรงงานตัดเย็บ และพิพิธภัณฑ์ รวมถึงพื้นที่ที่มีฝุ่นควันเล็กน้อยหรือมีก๊าซกัดกร่อน

จุดเด่นของ TNA TX7130


ตั้งแนวลำแสงง่าย
Laser ชี้ตำแหน่งติดแผ่นสะท้อน และจอ Digital Display แสดงความเข้มแสงจริงระหว่าง Detector กับแผ่นสะท้อน

ระยะ 8–100 เมตร 4 ช่วง
เลือกช่วงระยะให้ตรงกับหน้างาน ครอบคลุมพื้นที่กว้างด้วยชุดเดียว

ปรับความไวได้ 3 ระดับ
2.6 / 3.8 / 5.8 dB เลือกตามสภาพแวดล้อมของพื้นที่

ชดเชยสัญญาณอัตโนมัติ
ชดเชยเมื่อสัญญาณอ่อนลงจากฝุ่นสะสม การขยับตัวของอาคาร หรืออายุของตัวส่งแสง

ตรวจสอบตัวเองได้
Self-diagnosis ตรวจความผิดปกติภายในตัวเครื่องด้วยไมโครโปรเซสเซอร์ในตัว

Relay แยก Fire และ Fault
หน้าสัมผัส Normally Open 2.0 A / 30 VDC ส่งสัญญาณแจ้งเหตุและสัญญาณขัดข้องแยกกัน

ตารางสเปก TNA TX7130

Specification
ประเภทสินค้าConventional Reflective Beam Detector (เครื่องตรวจจับควันแบบลำแสง)
ยี่ห้อTNA
รุ่นTX7130
ระบบConventional
ระยะลำแสง8–100 เมตร (4 ช่วง)
ความไว3 ระดับ: 2.6 dB (สูง) · 3.8 dB (กลาง) · 5.8 dB (ต่ำ)
มุมลำแสง±0.5°
ตัวช่วยตั้งแนวLaser Beam Pointer · Digital Display (Nixie Tube)
ไฟ LEDแดง: Fire · เหลือง: Fault · เขียว: Alignment
Beam Pathway Length
Span 18–20 เมตร (แผ่นสะท้อน 1 แผ่น)
Span 220–40 เมตร (แผ่นสะท้อน 1 แผ่น)
Span 340–70 เมตร (แผ่นสะท้อน 4 แผ่น)
Span 470–100 เมตร (แผ่นสะท้อน 4 แผ่น)
Electrical
แรงดันใช้งาน20–28 VDC
กระแสขณะปกติ (Standby)23 mA
กระแสขณะตั้งค่า (Commission)56 mA
กระแสขณะแจ้งเหตุ33 mA
Relay Fire / FaultNormally Open 2.0 A / 30 VDC
เวลารีเซ็ตน้อยกว่า 2 วินาที (ตัดไฟ)
Environment & Standard
อุณหภูมิใช้งาน-10–55°C
ความชื้น0–95% RH ไม่ควบแน่น
ระดับการป้องกันIP30 · IP66 เมื่อ Glue-seal (สำหรับติดตั้งถาวร)
มาตรฐานEN 54-12:2015 · LPCB · CE-CPR · BS 5839 Part 1:2002
Dimension
ขนาด190.87 × 126.87 × 91.96 มม.
น้ำหนัก440 กรัม
วัสดุ / สีABS / ขาว
