G4AVRF

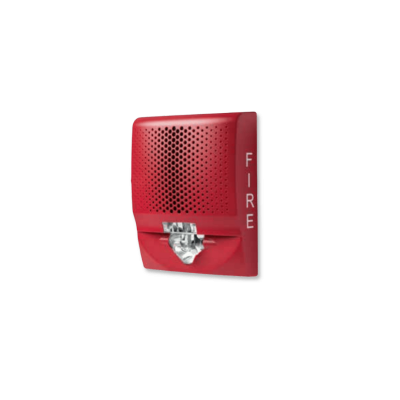

Edwards G4AVRF Horn Strobe LED สีแดง

SKU : Edwards-G4AVRF

คำอธิบายสินค้าแบบย่อ

เสียง + ไฟแฟลช
Genesis G4 สีแดง | ติดผนัง
4 ระดับ 15 / 30 / 75 / 110 cd
UL 1971 · UL 464

แบรนด์: Edwards
หมวดหมู่: FIRE ALARM SYSTEM, Horn Strobe
รายละเอียดสินค้า
Data sheet
  • Horn + Strobe
  • LED
  • Genesis G4
  • สีแดง
  • ติดผนัง
  • 15 / 30 / 75 / 110 cd
  • 24V
  • UL 1971 · UL 464

Edwards G4AVRF คือ Horn Strobe ไฟแฟลช LED ซีรีส์ Genesis LED G4 สีแดง มีตัวอักษร FIRE ให้ทั้งเสียงเตือนและไฟแฟลชในตัวเดียว กินกระแสต่ำ ตัวเครื่องบาง ยื่นจากผนังประมาณ 1.5 นิ้ว ตั้งความสว่างได้ 4 ระดับ (15, 30, 75, 110 cd) ใช้ไฟ 16–33 V จากวงจร NAC ของตู้ควบคุม Fire Alarm ติดตั้งบนผนังภายในอาคาร

การใช้งาน G4AVRF

G4AVRF ต่อเข้ากับวงจรอุปกรณ์แจ้งเตือน (NAC: Notification Appliance Circuit) ของตู้ควบคุม Fire Alarm ใช้ไฟ 16–33 VDC หรือ VFWR เมื่อระบบสั่งแจ้งเหตุ Horn จะส่งเสียงเตือนพร้อมไฟแฟลช LED ประมาณ 1 ครั้งต่อวินาที

ค่าจากโรงงานคือเสียง Temporal-3 (ดัง 3 จังหวะแล้วเว้น) ระดับ High เปลี่ยนเป็นเสียงต่อเนื่อง (Constant) หรือระดับ Low ได้ด้วยสวิตช์เลื่อน ระดับ Low จะเบาลงประมาณ 6 dBA ส่วน Candela ปรับได้โดยเปิดฝาครอบแล้วเลื่อนสวิตช์ โดยไม่ต้องถอดเครื่องออกจากผนัง และมองเห็นค่าที่ตั้งไว้ผ่านช่องเล็กด้านซ้ายของตัวเครื่อง

ติดตั้งบนแผ่นยึด GP10 (Room Side Wiring Plate ต้องใช้คู่กัน สั่งแยก) ซึ่งติดกับกล่องไฟแบบ 1-gang, 2-gang, แปดเหลี่ยม 3.5 นิ้ว หรือสี่เหลี่ยม 4 นิ้ว ที่ลึกอย่างน้อย 1½ นิ้ว ช่างเดินสายและติดแผ่นยึดไว้ก่อนได้ แล้วค่อยเสียบตัวเครื่องทีหลัง

จุดเด่นของ G4AVRF


LED กินกระแสต่ำ
Horn Strobe กินกระแสสูงสุด 50 mA (DC) ทุกระดับ Candela ต่ออุปกรณ์ต่อวงจรได้มากขึ้น ใช้สายเล็กลง เดินสายได้ไกลขึ้น และใช้ Booster Power Supply น้อยลง

ใช้ร่วมกับ Strobe Xenon เดิมได้
ต่อบนวงจรเดียวกันและอยู่ในมุมมองเดียวกับ Strobe แบบ Xenon รุ่นเดิมได้ ไม่ต้องเปลี่ยนทั้งระบบ

ตั้งค่าโดยไม่ต้องถอดเครื่อง
เปิดฝาครอบแล้วเลื่อนสวิตช์เพื่อตั้ง Candela และเสียง เครื่องยังติดอยู่บนผนัง

เสียงดังสุด 92 dBA
วัดแบบ Anechoic (CAN/ULC) ที่ระดับ High · แบบ Reverberant (UL 464) 85 dBA

เช็กสายและแรงดันได้ง่าย
แผ่นยึดมีแท่งตรวจความต่อเนื่องของสาย (Diagnostics Check Bar) และใต้ฝาครอบมีจุดวัดแรงดันของวงจร

ตัวเครื่องบาง
ยื่นจากผนังประมาณ 1.5 นิ้ว ไม่เห็นหัวสกรูยึด

ความดังเสียงและกระแสไฟของ G4AVRF

ระดับเสียงUL 464 (dBA)CAN/ULC (dBA)
Low (Constant / Temporal)8086
High (Constant / Temporal)8592

ระดับเสียงCandelamA (16–33 VDC)mA (16–33 VFWR)
Low (Constant / Temporal)15, 30, 75, 110 cd4048
High (Constant / Temporal)15, 30, 75, 110 cd5060

ค่าจาก Datasheet E85001-0668 · กระแสของ Horn Strobe เท่ากันทุกระดับ Candela ใช้คำนวณโหลดของวงจร NAC

Horn Strobe ของ Edwards

รุ่นประเภทสีสถานะ
G4AVRF (หน้านี้)Horn Strobe LEDแดงมีจำหน่าย
G1RF-HDVMHorn Strobeแดงเลิกผลิต ใช้ G4AVRF แทน

ตารางสเปก G4AVRF

Specification
รุ่นG4AVRF
ประเภทHorn Strobe ติดผนัง ไฟแฟลช LED (Genesis LED G4 Series)
สีตัวเครื่องแดง มีตัวอักษร FIRE
แรงดันใช้งาน16–33 VDC หรือ 16–33 VFWR
Candela15, 30, 75, 110 cd (สวิตช์เลื่อน)
การกะพริบประมาณ 1 ครั้งต่อวินาที
รูปแบบเสียงTemporal-3 หรือ Constant · High / Low
ความดังเสียง85 dBA (High) / 80 dBA (Low) ตาม UL 464
กระแสไฟ (DC)40 mA (Low) · 50 mA (High) ทุกระดับ Candela
Syncผ่านโมดูล Signal CC Series, Booster / Auxiliary Power Supply และตู้ควบคุมของ Edwards · ความต้านทานสายระหว่างอุปกรณ์ไม่เกิน 20 Ω
ขนาดสาย12–18 AWG (0.75–2.50 mm²)
ขนาด (กว้าง × สูง × ลึก)125.7 × 146.8 × 41.1 มม. (4.95″ × 5.78″ × 1.62″)
กล่องไฟที่ใช้ได้1-gang, 2-gang, แปดเหลี่ยม 3.5″, สี่เหลี่ยม 4″ (ลึกอย่างน้อย 1½″)
แผ่นยึดGP10 Room Side Wiring Plate (ต้องใช้ สั่งแยก)
การติดตั้งติดผนัง ภายในอาคาร
อุณหภูมิใช้งาน0–50°C
ความชื้น0–93% (ไม่ควบแน่น)
มาตรฐานUL 1971 (Strobe) · UL 464 (Horn)

ดูรุ่นอื่นเปรียบเทียบ: Horn Strobe ทุกยี่ห้อ · สินค้า Edwards ทั้งหมด

สอบถามราคา เช็กสต๊อก Edwards G4AVRF

ทีมงานพร้อมให้ข้อมูล ใบเสนอราคาพร้อม Datasheet จัดส่งทั่วประเทศ
