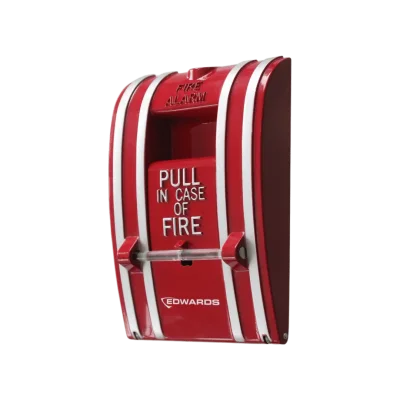

Edwards Pull Station รุ่น SIGA-270

Manual Pull Station SIGA-270 Edwards อุปกรณ์แจ้งเหตุด้วยมือ

SKU : Edward-SIGA-270

คำอธิบายสินค้าแบบย่อ

อุปกรณ์แจ้งเหตุเพลิงไหม้ด้วยมือแบบ Addressable
ดึงคานครั้งเดียวหักแท่งแก้วและส่งสัญญาณทันที
มาตรฐาน UL, ULC, MEA, CSFM, FM

แบรนด์: Edwards
หมวดหมู่: FIRE ALARM SYSTEM, Manual Station
รายละเอียดสินค้า
Manual Pull Station Addressable Single Action 1 Stage Diecast Zinc ADA Compliant UL · ULC · MEA · CSFM · FM

SIGA-270 Manual Pull Station Edwards | Intelligent Manual Pull Station อุปกรณ์แจ้งเหตุเพลิงไหม้ด้วยมือ Addressable · Single Action 1 Stage · Diecast Zinc

SIGA-270 คืออุปกรณ์แจ้งเหตุเพลิงไหม้ด้วยมือ (manual pull station) แบบ Addressable ยี่ห้อ Edwards ตระกูล Signature Series ทรง Teardrop อันเป็นเอกลักษณ์ ตัวเรือนผลิตจาก Diecast Zinc พ่นสี Red Epoxy Powder-coat พร้อมแถบและตัวอักษรสีอะลูมิเนียม ทำงานแบบ Single Action หนึ่งจังหวะ ดึงคานครั้งเดียวจะหักแท่งแก้วและส่งสัญญาณ alarm ขึ้นตู้ทันที ใช้ไฟ 15.2–19.95 Vdc (19 Vdc nominal) กระแส Standby 250µA Activated 400µA ใช้ 1 Module Address ผ่าน UL, ULC, MEA, CSFM, FM และเป็นไปตามข้อกำหนด ADA ใช้ได้กับ Signature Loop Controller เท่านั้น

SIGA-270 · Edwards manual pull station · manual pull station addressable · อุปกรณ์แจ้งเหตุเพลิงไหม้ด้วยมือ · ปุ่มกดแจ้งเหตุเพลิงไหม้ · Signature Series · SIGA-270P · SIGA-278 · ระบบแจ้งเหตุเพลิงไหม้

Specification
Model No.SIGA-270
ยี่ห้อEdwards (Signature Series)
ประเภทสินค้าอุปกรณ์แจ้งเหตุเพลิงไหม้ด้วยมือ Addressable แบบ Single Action – One Stage
Operating Voltage15.2 – 19.95 Vdc (19 Vdc nominal)
Operating Current (Standby)250 µA
Operating Current (Activated)400 µA
Addressing Requirementsใช้ 1 Module Address
Type Code (Personality Code)Factory Set – Code 1: Normally-Open Alarm, Latching (Class B IDC) ไม่ต้องตั้งค่าเพิ่ม
Construction & FinishDiecast Zinc พ่น Red Epoxy พร้อมตัวอักษรสีอะลูมิเนียม
LED OperationLED เขียวกะพริบเมื่อถูก poll · LED แดงกะพริบเมื่อเข้าสภาวะ alarm
Operating Temperature32 – 120°F (0 – 49°C)
Storage Temperature-4 – 140°F (-20 – 60°C)
Humidity0 – 93% RH
ขนาดสาย (Terminal)#18 AWG (0.75 mm²) – #12 AWG (2.5 mm²)
กล่องติดตั้งกล่อง 1-gang แบบอเมริกา ลึก 2.5 นิ้ว (64 มม.) ช่องเปิดต้องเป็นเหลี่ยม ห้ามใช้กล่องรูกลม
CompatibilitySignature Loop Controller เท่านั้น
น้ำหนัก (Ship Wt.)1 lbs (0.5 kg)
Agency ListingsUL · ULC · MEA · CSFM · FM · เป็นไปตามข้อกำหนด ADA

ข้อมูลอ้างอิงจาก Edwards Datasheet E85001-0279 Issue 1 (Not to be used for installation purposes)

เปรียบเทียบรุ่นในซีรีส์ SIGA-270
รายการSIGA-270SIGA-270PSIGA-278
ลักษณะการทำงานSingle Action
One Stage		Single Action
Two Stage (Presignal)		Double Action
One Stage
วิธีสั่งงานดึงคานครั้งเดียวดึงคาน + GA Keyswitchยกฝาแล้วดึงคาน
Module Address1 Address2 Addresses1 Address
Standby / Activated250 / 400 µA396 / 680 µA250 / 400 µA
วัสดุตัวเรือนDiecast Zinc
Red Epoxy		Diecast Zinc
Red Epoxy		Lexan สีแดง
ตัวอักษรขาว
กล่องติดตั้ง1-gang ลึก 2.5 นิ้ว4 นิ้วสี่เหลี่ยม ลึก 1.5 นิ้ว
+ ฝาครอบยก 1/2 นิ้ว		1-gang ลึก 2.5 นิ้ว
การรีเซต / ทดสอบเปิดตัวเครื่องด้วยเครื่องมือเปิดตัวเครื่องด้วยเครื่องมือใช้กุญแจที่แถมมา

SIGA-270 คืออะไร เหมาะกับโครงการไหน

SIGA-270 คืออุปกรณ์แจ้งเหตุเพลิงไหม้ด้วยมือแบบ Addressable (intelligent manual pull station) ในตระกูล Edwards Signature Series ทรง Teardrop ที่คุ้นตาช่างไทยมานาน ตัวเรือนผลิตจาก Diecast Zinc พ่นสี Red Epoxy Powder-coat พร้อมแถบและตัวอักษรสีอะลูมิเนียม ทนการกระแทกและการงัดแงะได้ดีกว่าตัวเรือนพลาสติกอย่างชัดเจน จึงเหมาะกับพื้นที่สาธารณะที่มีคนเดินผ่านจำนวนมาก เช่น ทางเดินอาคารสำนักงาน โรงแรม โรงพยาบาล ห้างสรรพสินค้า และอาคารโรงงาน

การทำงานเป็นแบบ Single Action คือดึงคาน (pull lever) ครั้งเดียว คานจะหักแท่งแก้ว (glass rod) และส่งสัญญาณ alarm ขึ้นตู้ทันทีในจังหวะเดียว ไม่มีขั้นตอนซ้อน แท่งแก้วด้านหน้าที่มองเห็นได้ชัดช่วยลดการลองกดเล่น เพราะผู้ใช้เห็นว่าการดึงจะทำให้แก้วหัก แต่ตาม Datasheet ระบุชัดว่าแท่งแก้วไม่จำเป็นต่อการทำงาน ของอุปกรณ์ หมายความว่าถ้าแท่งแก้วหักหรือหายไป ตัวสถานีแจ้งเหตุยังทำงานได้ปกติ

สถานะการทำงานดูได้จาก LED ที่ตัวอุปกรณ์ โดย LED เขียวกะพริบ หมายถึงตู้ยัง poll อุปกรณ์อยู่เป็นปกติ และ LED แดงกะพริบ หมายถึงเข้าสู่สภาวะ alarm รุ่นนี้ออกแบบให้ใช้งานในอุณหภูมิสูงได้ถึง 120°F (49°C) จึงติดตั้งในอาคารโรงงานหรือพื้นที่ที่ไม่มีเครื่องปรับอากาศได้ หมายเหตุสำคัญ: SIGA-270 ใช้ร่วมกับ Signature Loop Controller ของ Edwards เท่านั้น

Personality Code 1 ตั้งมาจากโรงงาน ไม่ต้องตั้งค่าเพิ่ม

ลักษณะการทำงานของ manual pull station ในระบบ Signature ถูกกำหนดด้วย sub-type code หรือที่เรียกว่า “Personality Code” ซึ่งสำหรับ SIGA-270 โรงงานตั้งมาให้แล้วเป็น Code 1: NORMALLY-OPEN ALARM – LATCHING และตั้งค่าเป็น Class B IDC มาจากโรงงาน ผู้ติดตั้งไม่ต้องตั้งค่าใด ๆ เพิ่ม เมื่อมีคนดึงคาน อุปกรณ์จะส่งสัญญาณ ALARM ขึ้น Loop Controller และ latch ค้างสถานะไว้ที่ตัวสถานีเอง

การให้ address ใช้ระบบ Electronic Addressing คือ Loop Controller อ่าน serial number ที่ฝังในหน่วยความจำของแต่ละตัวแล้วจ่าย “soft address” ให้อัตโนมัติ ไม่ต้องตั้ง DIP switch หรือหมุน dial ซึ่งประหยัดเวลาช่วง commissioning อย่างมากในโครงการที่มีจุดแจ้งเหตุจำนวนมาก หากต้องการกำหนด address เองก็ทำได้ผ่าน SIGA-PRO Signature Program/Service Tool นอกจากนี้หน่วยความจำ non-volatile ยังบันทึกประวัติชั่วโมงการทำงาน วันที่บำรุงรักษาครั้งล่าสุด จำนวนครั้งที่เกิด alarm และ trouble รวมถึงวันเวลาของ alarm ครั้งล่าสุดไว้ให้ด้วย

คุณสมบัติเด่น SIGA-270


ตัวเรือน Diecast Zinc | ทนกว่าพลาสติกโลหะหล่อพ่น Red Epoxy Powder-coat ทนการกระแทกและงัดแงะในพื้นที่สาธารณะ

Single Action | ดึงครั้งเดียวแจ้งเหตุทันทีดึงคานหนึ่งจังหวะหักแท่งแก้วและส่งสัญญาณขึ้นตู้ทันที ใช้งานง่าย ไม่ผิดพลาด

แท่งแก้วด้านหน้า | ลดการกดเล่นมองเห็นชัดว่าดึงแล้วแก้วหัก ช่วยยับยั้งการกดเล่น แต่แก้วไม่จำเป็นต่อการทำงาน

Electronic Addressing | ไม่ต้องตั้ง DIP switchLoop Controller จ่าย address จาก serial number อัตโนมัติ ลดเวลา commissioning

ADA Compliant | ใช้ 1 Addressเป็นไปตามข้อกำหนด ADA สำหรับ manual pull station และใช้เพียง 1 Module Address

UL · ULC · MEA · CSFM · FMผ่านการรับรอง 5 หน่วยงาน รวมถึง FM ใช้ยื่นประกอบแบบและตรวจรับงานได้

อะไหล่และอุปกรณ์เสริมของ SIGA-270

รหัสรายละเอียด
270-GLRแท่งแก้วสำรอง 20 ชิ้น สำหรับซีรีส์ SIGA-270 (รหัสสำหรับสหรัฐฯ)
27165แท่งแก้วสำรอง 12 ชิ้น สำหรับซีรีส์ SIGA-270 (รหัสสำหรับแคนาดา)
276-GLRแท่งแก้วสำรอง 20 ชิ้น สำหรับ SIGA-278
276B-RSBกล่องติดลอยผนัง (Surface Mount Box) สีแดง สำหรับ SIGA Pull Station
276-K1กุญแจรีเซตสถานีแจ้งเหตุ (แถมมากับทุกรุ่นที่รีเซตด้วยกุญแจ)
276-K2กุญแจ GA สำหรับรุ่น Presignal SIGA-270P (รหัสสำหรับสหรัฐฯ)
32997กุญแจ GA พร้อมป้าย สำหรับรุ่น Presignal (รหัสสำหรับแคนาดา)

สินค้า Edwards ที่ใช้ร่วมกับ SIGA-270

Edwards Signature Series
Smoke Detector · Heat Detector · Fire Alarm Control Panel · Alarm Bell
SIGA-OSD-FCN (Optical Smoke Detector) · SIGA-HRD-FCN (Heat Detector) · ฐาน SIGA-SB / RB / IB / AB4G
ดูสินค้า Edwards ทั้งหมด

คำถามที่พบบ่อย (FAQ)

SIGA-270 ราคาเท่าไหร่ มีสต๊อกไหม
SIGA-270 เป็นสินค้า B2B Wholesale ราคาขึ้นอยู่กับจำนวนและเงื่อนไขโครงการ แจ้งจำนวนที่ต้องการมาที่ LINE @dp2013 หรือโทร 02-444-9827 ทีมงานเช็กสต๊อกและจัดทำใบเสนอราคาพร้อม Datasheet ให้ฟรี
SIGA-270 ต่างจาก SIGA-270P และ SIGA-278 อย่างไร
SIGA-270 เป็นแบบ Single Action หนึ่งสเตจ ดึงคานครั้งเดียวแจ้งเหตุ ใช้ 1 Module Address · SIGA-270P เป็นแบบ Two Stage (Presignal) มี GA Keyswitch สำหรับระบบสองสเตจ ใช้ 2 Module Addresses และกินไฟสูงกว่า (Standby 396µA / Activated 680µA) · SIGA-278 เป็นแบบ Double Action ตัวเรือน Lexan สีแดง ต้องยกฝาที่ระบุ “LIFT THEN PULL HANDLE” ก่อนดึงคาน เหมาะกับพื้นที่ที่ต้องการลดการดึงโดยไม่ตั้งใจ
SIGA-270 หลังดึงแล้วรีเซตอย่างไร แท่งแก้วต้องเปลี่ยนไหม
Datasheet ระบุว่าการทดสอบหรือรีเซต SIGA-270 ทำโดยเปิดตัวสถานีด้วยเครื่องมือแล้วสับสวิตช์ที่อยู่ภายใน (ส่วนรุ่น SIGA-278 ใช้กุญแจที่แถมมากับตัวสินค้า) ในส่วนแท่งแก้วที่หักไป ตัวสถานียังทำงานได้ปกติแม้ไม่มีแท่งแก้ว เพราะแท่งแก้วไม่จำเป็นต่อการทำงาน แต่โดยแนวปฏิบัติควรเปลี่ยนใหม่เพื่อคงหน้าที่ยับยั้งการกดเล่น สั่งอะไหล่ได้ที่รหัส 270-GLR (20 ชิ้น)
SIGA-270 ใช้กล่องไฟฟ้าแบบไหน
SIGA-270 ติดตั้งกับกล่อง 1-gang แบบอเมริกา ลึก 2.5 นิ้ว (64 มม.) โดยช่องเปิดของกล่องต้องเป็นเหลี่ยม ห้ามใช้กล่องที่ช่องเปิดเป็นรูปโค้งมน กล่องที่ Datasheet แนะนำคือ Steel City รุ่น 52-C-13 (ในแคนาดาใช้ Iberville รุ่น CI-52-C-49-1/2) หากติดลอยผนังใช้กล่อง 276B-RSB ส่วนรุ่น SIGA-270P ต้องใช้กล่องสี่เหลี่ยม 4 นิ้ว ลึก 1.5 นิ้ว (38 มม.) พร้อมฝาครอบ 1-gang แบบยกสูง 1/2 นิ้ว
SIGA-270 ใช้กับตู้ fire alarm ยี่ห้ออื่นได้ไหม
ไม่ได้ ตาม Datasheet ระบุว่า Signature Series Manual Station ใช้ได้กับ Signature Loop Controller ของ Edwards เท่านั้น หากตู้ในโครงการเป็น conventional หรือ addressable ยี่ห้ออื่น ต้องเลือก manual station ที่ตรงกับตู้นั้น ส่งรุ่นตู้มาให้ทีมงานเช็กได้ก่อนสั่ง
SIGA-270 ต้องตั้งค่า address หรือ personality code เองไหม
ไม่ต้อง Personality Code ถูกตั้งมาจากโรงงานเป็น Code 1 (Normally-Open Alarm, Latching, Class B IDC) และ address จ่ายโดย Loop Controller อัตโนมัติผ่านระบบ Electronic Addressing จาก serial number ของแต่ละตัว หากต้องการกำหนด address เองสามารถทำได้ด้วย SIGA-PRO Signature Program/Service Tool
