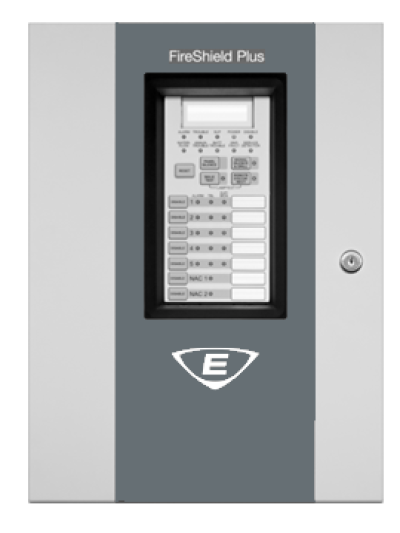

Edwards FSP502 Fire Alarm Control Panel Conventional 5 Zone

Edwards FSP502 Fire Alarm Control Panel Conventional 5 Zone

SKU : Edwards-FSP502

คำอธิบายสินค้าแบบย่อ

Conventional 5 Zone
พร้อม Battery
UL864 · ULC-S527

แบรนด์: Edwards
หมวดหมู่: FIRE ALARM SYSTEM, Fire Alarm Control Panel (FCP)
รายละเอียดสินค้า
Datasheet
  • UL864 (S3000)
  • ULC-S527
  • CSFM
  • FDNY
  • Conventional
  • 5 Zone
  • Class A/B
  • CleanMe Compatible
  • 120 / 230 VAC

Edwards FSP502 คือ Fire Alarm Control Panel ระบบ Conventional 5 Zone ในซีรีส์ FireShield Plus ของ Edwards รองรับวงจรตรวจจับ (IDC) 5 วง และวงจรแจ้งเหตุ (NAC) 2 วง ปรับเป็น Class A ได้ทั้งคู่ ตั้งค่าจากหน้าตู้ได้โดยไม่ต้องใช้ Software แยก มีรุ่น FSP502-2 ใช้ไฟ 230VAC ผ่านมาตรฐาน UL864 (S3000), ULC-S527, CSFM และ FDNY

การใช้งาน Edwards FSP502

FSP502 รับสัญญาณจากอุปกรณ์ตรวจจับแบบ Conventional ได้ 5 วง (Class B) หรือตั้งเป็น Class A ได้สูงสุด 2 วง และสั่งอุปกรณ์แจ้งเหตุผ่าน NAC 2 วง (Class B) หรือ Class A 1 วง กระแส NAC รวมสูงสุด 3.5 A

มี 2 รุ่นตามแรงดันไฟ คือ FSP502 ใช้ไฟ 120VAC และ FSP502-2 ใช้ไฟ 230VAC ซึ่งตรงกับระบบไฟในไทย ใช้งานได้โดยไม่ต้องมี Step-down Transformer

หน้าตู้มีไฟ LED แยกสถานะแต่ละ Zone (Alarm, Trouble, Supervisory) มี Relay บนบอร์ดสำหรับ Alarm, Supervisory และ Trouble และปุ่ม ACK, Alarm Silence, Reset, Walk Test ทดสอบระบบแบบคนเดียว (One-person walk-test) ได้ทั้งแบบมีเสียงและไม่มีเสียง

ถ้าต้องการ 10 Zone หรือ NAC มากกว่า 2 วง ดู Edwards FSP1004

จุดเด่นของ Edwards FSP502


Class A/B Field-configurable
เลือก Class A หรือ B ได้ทั้ง IDC และ NAC

CleanMe Compatible
ใช้กับ Smoke Detector CleanMe ของ Edwards ได้ Remote Maintenance Alert และ Automatic Drift Compensation

ตั้งค่าจากหน้าตู้
Front panel programmable ไม่ต้องใช้ Software แยก

One-person Walk Test
ทดสอบระบบคนเดียวได้ ทั้งแบบมีเสียงและไม่มีเสียง

Genesis NAC Output
Sync Horn + Strobe ของ Genesis ผ่าน 2 สาย ไม่ต้องใช้ Sync Module เพิ่ม

Combination Waterflow / Supervisory
ตั้ง IDC เป็น Waterflow + Supervisory ในวงเดียว ลดสายและจำนวน Zone

เลือก Fire Alarm Control Panel ของ Edwards

รุ่นZone (IDC)NACขยายกำลังไฟ NAC
FSP502 (หน้านี้)5 (Class A 2)2 (Class A 1)ไม่รองรับ
FSP100410 (Class A 5)4 (Class A 2)ได้ สูงสุด 7.0 A

ทั้ง 2 รุ่นอยู่ในซีรีส์ FireShield Plus ระบบ Conventional · ดูตู้ยี่ห้ออื่น เช่น CM, NOTIFIER และ CL ได้ที่หน้ารวม ตู้ FCP

ตารางสเปก Edwards FSP502

Specification
ประเภทสินค้าFire Alarm Control Panel
ยี่ห้อEdwards
รุ่นFSP502 (120VAC) / FSP502-2 (230VAC)
ซีรีส์FireShield Plus
ระบบConventional, Microprocessor-controlled
IDC (Zone)Class B สูงสุด 5 วง / Class A สูงสุด 2 วง
NACClass B สูงสุด 2 วง / Class A สูงสุด 1 วง
Relay บนบอร์ดAlarm / Trouble / Supervisory Form C, 30Vdc @ 1A (resistive)
โหมด IDCAlarm (มี/ไม่มี Smoke Verification), Waterflow, Waterflow/Supervisory (Combination), Supervisory, Monitor, Signal Silence, Drill, Cross zoning
โหมด NACGenesis, Genesis (A/V silenceable), Continuous, Temporal, Coded, City Tie
IDC Alarm Current3.0 mA
IDC CircuitLoop resistance สูงสุด 13 Ohms / Capacitance สูงสุด 0.03 µF
Electrical
AC Input120 Vac 60Hz: 1.25 A / 230 Vac 50/60Hz: 0.6 A
Power Supply4.25 A รวม
NAC Voltage24 Vfwr
NAC Currentสูงสุด 2.0 A ต่อวง / 3.5 A รวม
Auxiliary Output24 Vdc Regulated สูงสุด 0.5 A ตั้งเป็น Resettable ได้
IDC Operating Voltage16.9–29 Vdc
Base Current DrawStandby 104 mA / Alarm 224 mA
Stand-by BatterySealed Lead Acid 12V 2 ก้อน (24VDC) รองรับสูงสุด 24 Ah ใส่ในตู้ได้สูงสุด 10 Ah ใหญ่กว่านี้ใช้ตู้แบตเตอรี่แยก
Cabinet
สีตู้เทา (รุ่น FSP502-2 230VAC)
การติดตั้งติดลอย หรือกึ่งฝังด้วย Trim ring
น้ำหนักรวมบรรจุ8.4 กก. (18.5 lb)
Environment
อุณหภูมิใช้งาน0–49°C (32–120°F)
ความชื้น5–93% RH
Standard
มาตรฐานUL864 (S3000) · ULC-S527 · CSFM · FDNY (COA 6019)

สอบถามราคา เช็กสต๊อก Edwards FSP502

ทีมงานพร้อมให้ข้อมูล ใบเสนอราคาพร้อม Datasheet จัดส่งทั่วประเทศ
