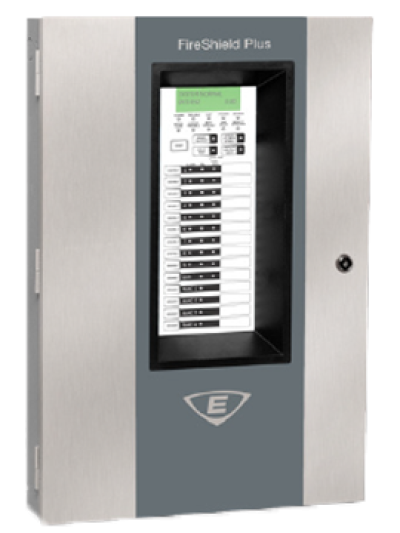

Edwards FSP1004 ตู้ควบคุมระบบแจ้งเหตุเพลิงไหม้ FireShield Plus Conventional 10 Zone

SKU : Edwards-FSP1004

คำอธิบายสินค้าแบบย่อ

Conventional 10 Zone
พร้อม Battery
UL864 · ULC-S527

แบรนด์: Edwards
หมวดหมู่: FIRE ALARM SYSTEM, Fire Alarm Control Panel (FCP)
รายละเอียดสินค้า
Data sheet
  • UL864 (S3000)
  • ULC-S527
  • CSFM
  • FDNY
  • Conventional
  • 10 Zone
  • Class A/B
  • NAC สูงสุด 7.0 A
  • 120 / 230 VAC

Edwards FSP1004 คือ Fire Alarm Control Panel ระบบ Conventional 10 Zone ในซีรีส์ FireShield Plus ของ Edwards รองรับวงจรตรวจจับ (IDC) 10 วง และวงจรแจ้งเหตุ (NAC) 4 วง ปรับเป็น Class A ได้ทั้งคู่ ขยายกำลังไฟ NAC ได้ถึง 7.0 A มีรุ่น FSP1004-2 ใช้ไฟ 230VAC ผ่านมาตรฐาน UL864 (S3000), ULC-S527, CSFM และ FDNY

การใช้งาน Edwards FSP1004

FSP1004 รับสัญญาณจากอุปกรณ์ตรวจจับแบบ Conventional ได้ 10 วง (Class B) หรือตั้งเป็น Class A ได้สูงสุด 5 วง และสั่งอุปกรณ์แจ้งเหตุผ่าน NAC 4 วง (Class B) หรือ Class A 2 วง

กระแส NAC รวมมาตรฐาน 3.5 A ขยายเป็นสูงสุด 7.0 A ได้ด้วย Expander Transformer (อุปกรณ์เสริม) ซึ่งเป็นจุดที่ต่างจากรุ่น 5 Zone ช่วยลดค่าใช้จ่ายเรื่อง Booster Power Supply

มี 2 รุ่นตามแรงดันไฟ คือ FSP1004 ใช้ไฟ 120VAC และ FSP1004-2 ใช้ไฟ 230VAC ซึ่งตรงกับระบบไฟในไทย ใช้งานได้โดยไม่ต้องมี Step-down Transformer

ถ้าใช้ไม่เกิน 5 Zone ดู Edwards FSP502

จุดเด่นของ Edwards FSP1004


Class A/B Field-configurable
เลือก Class A หรือ B ได้ทั้ง IDC และ NAC

NAC ขยายได้ถึง 7.0 A
เพิ่มกำลังไฟ NAC ด้วย Expander Transformer รองรับไซเรนและแฟลชได้มากขึ้น

CleanMe Compatible
ใช้กับ Smoke Detector CleanMe ของ Edwards ได้ Remote Maintenance Alert และ Automatic Drift Compensation

ตั้งค่าจากหน้าตู้
Front panel programmable ไม่ต้องใช้ Software แยก

One-person Walk Test
ทดสอบระบบคนเดียวได้ ทั้งแบบมีเสียงและไม่มีเสียง

Genesis NAC Output
Sync Horn + Strobe ของ Genesis ผ่าน 2 สาย ไม่ต้องใช้ Sync Module เพิ่ม

เลือก Fire Alarm Control Panel ของ Edwards

รุ่นZone (IDC)NACขยายกำลังไฟ NAC
FSP5025 (Class A 2)2 (Class A 1)ไม่รองรับ
FSP1004 (หน้านี้)10 (Class A 5)4 (Class A 2)ได้ สูงสุด 7.0 A

ทั้ง 2 รุ่นอยู่ในซีรีส์ FireShield Plus ระบบ Conventional · ดูตู้ยี่ห้ออื่น เช่น CM, NOTIFIER และ CL ได้ที่หน้ารวม ตู้ FCP

ตารางสเปก Edwards FSP1004

Specification
ประเภทสินค้าFire Alarm Control Panel
ยี่ห้อEdwards
รุ่นFSP1004 (120VAC) / FSP1004-2 (230VAC)
ซีรีส์FireShield Plus
ระบบConventional, Microprocessor-controlled
IDC (Zone)Class B สูงสุด 10 วง / Class A สูงสุด 5 วง
NACClass B สูงสุด 4 วง / Class A สูงสุด 2 วง
Relay บนบอร์ดAlarm / Trouble / Supervisory Form C, 30Vdc @ 1A (resistive)
โหมด IDCAlarm (มี/ไม่มี Smoke Verification), Waterflow, Waterflow/Supervisory (Combination), Supervisory, Monitor, Signal Silence, Drill, Cross zoning
โหมด NACGenesis, Genesis (A/V silenceable), Continuous, Temporal, Coded, City Tie
IDC Alarm Current3.0 mA
IDC CircuitLoop resistance สูงสุด 13 Ohms / Capacitance สูงสุด 0.03 µF
Electrical
AC Input120 Vac 60Hz: 2.2 A / 230 Vac 50/60Hz: 1.1 A (เมื่อใช้ Expander Transformer)
Power Supply4.25 A รวม ขยายได้ถึง 7.5 A ด้วย Expander Transformer (อุปกรณ์เสริม)
NAC Voltage24 Vfwr
NAC Currentสูงสุด 2.0 A ต่อวง / 3.5 A รวม (สูงสุด 7.0 A รวม เมื่อใช้ Expander Transformer)
Auxiliary Output24 Vdc Regulated สูงสุด 0.5 A ตั้งเป็น Resettable ได้
IDC Operating Voltage16.9–29 Vdc
Base Current DrawStandby 128 mA / Alarm 242 mA
Stand-by BatterySealed Lead Acid 12V 2 ก้อน (24VDC) รองรับสูงสุด 24 Ah ใส่ในตู้ได้สูงสุด 18 Ah ใหญ่กว่านี้ใช้ตู้แบตเตอรี่แยก
Cabinet
สีตู้เทา (รุ่น FSP1004-2 230VAC)
การติดตั้งติดลอย หรือกึ่งฝังด้วย Trim ring
น้ำหนักรวมบรรจุ13.8 กก. (30.5 lb)
Environment
อุณหภูมิใช้งาน0–49°C (32–120°F)
ความชื้น5–93% RH
Standard
มาตรฐานUL864 (S3000) · ULC-S527 · CSFM · FDNY (COA 6019)
